Chapitre 5Les solides |

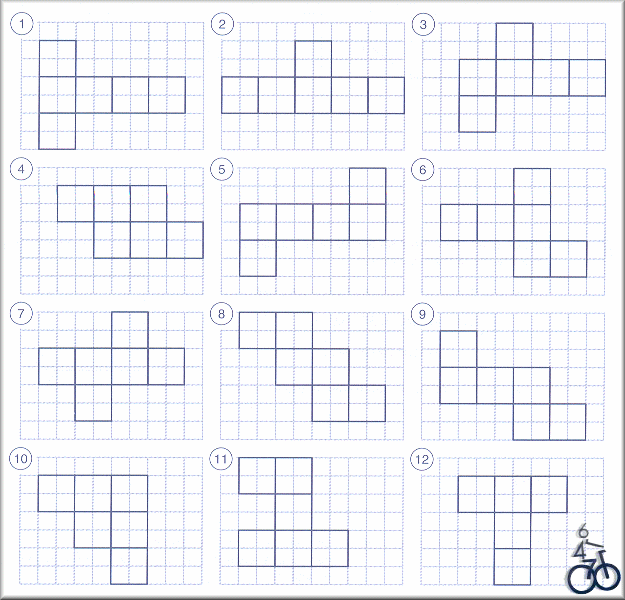

| a) | Parmi les figures suivantes, quelles sont celles qui représentent le développement d'un cube ? |
|

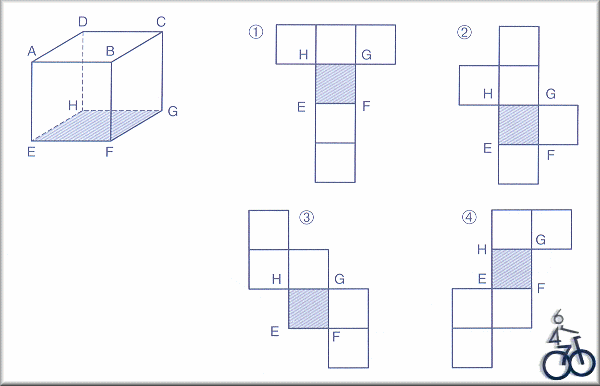

| b) | Voici
un cube et quelques développements (réalisés à
l'échelle 1/2) possibles de ce cube ; place les lettres manquantes
sur chacun d'eux. |
1 |
2 |
3 |
4 |
 |
|
|
|

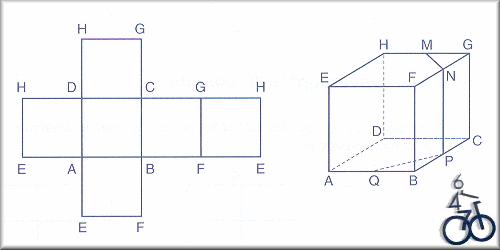

| c) | Reproduis les tracés sur les développements proposés. 1) |
Voici un premier raisonnement qui te permet de tracer le segment [MN] sur le développement. M .............................. au segment [HG], ce qui se note M ........... [HG]. et M est le .............................. de [HG], ce qui se note ........... = ........... N .............................. au segment [FG], ce qui se note N ........... [FG]. et N est le .............................. de [GG], ce qui se note ........... = ........... Le segment [MN] est .............................. dans la face HGFE, ce qui se note [MN] ........... HGFE. En utilisant les symboles mathématiques, complète le raisonnement ci-dessous afin de tracer le segment [NP] sur le développement. N ........... [FG] et ........... = ........... P ........... [BC] et ........... = ........... [NP] ........... FGCB Trouve toi-même le raisonnement pour tracer sur le développement le segment [PQ]. .................................................................................................................................. .................................................................................................................................. ..................................................................................................................................
|
||

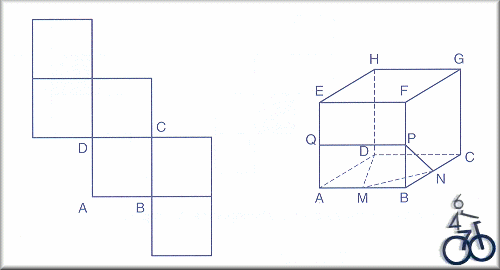

| 2) | ||
